介绍

SSD1306基本上长这样

（1）128 SEG 引脚和 64 COM 引脚，对应 128*64 像素点阵

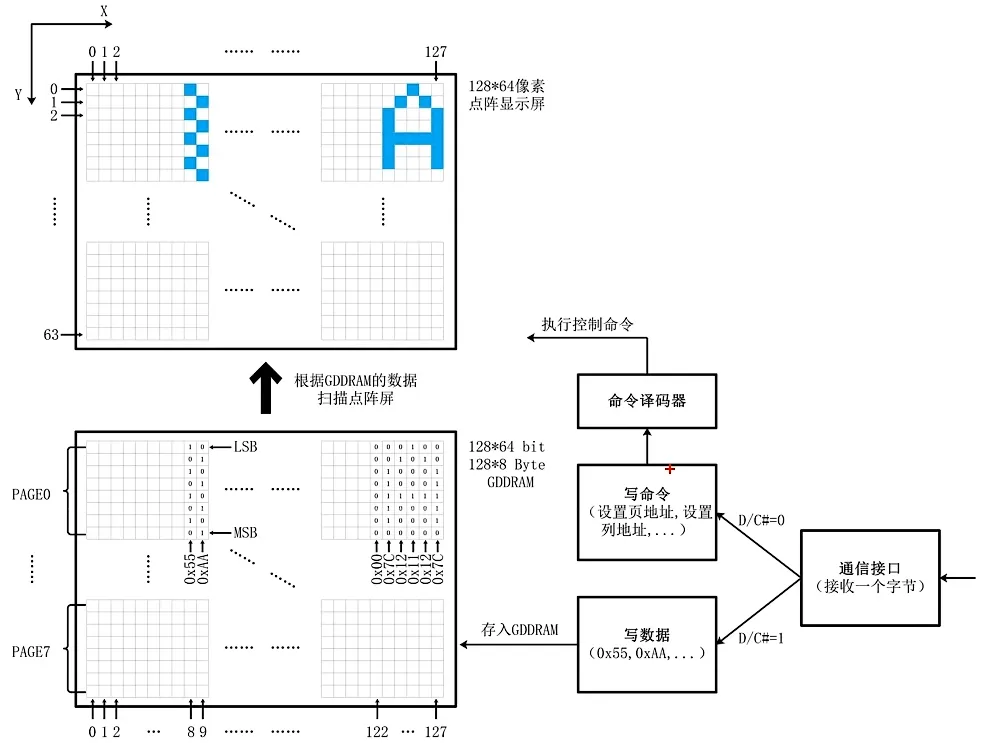

（2）内置显存（GDDRAM）：128*64 bit

（3）供电：VDD=1.65-3.3V（IC逻辑），VCC=7-15V（面板驱动）

模块（非裸屏）会提供 5V 转 3.3V 芯片；芯片内部有升压电路来支持面板驱动电压。
（4）通信接口：6800/8080 并口，SPI、I2C 接口

基本上是COG 工艺，用 ACF 导电胶直接压在 OLED 玻璃基板背面，肉眼看就是屏下方一条细细黑条

所以网上看到的SSD1306基本上是屏幕本身，屏幕本身集成好了SSD1306芯片

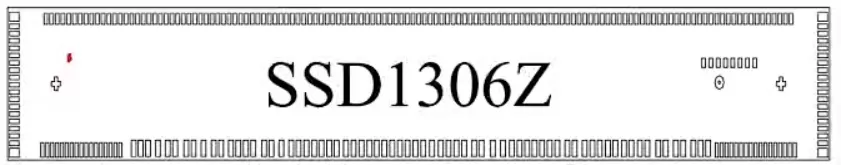

SSD1306的屏幕的引脚图

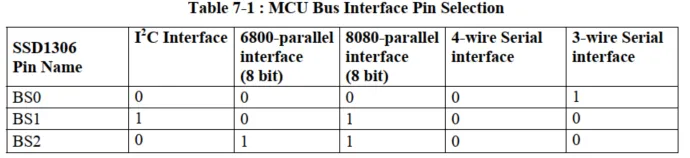

SSD1306的通讯模式

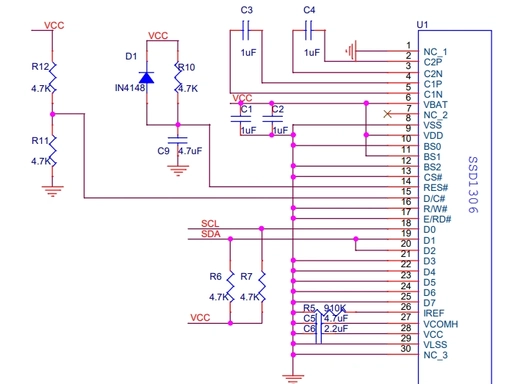

IIC

点击展开完整引脚图

引脚号	名称	类型	核心功能	I2C 模式接线	4 线 SPI 模式接线
1	C1P	模拟	电荷泵电容正极	并联 1μF 到 C1N	并联 1μF 到 C1N
2	C1N	模拟	电荷泵电容负极	同上	同上
3	C2P	模拟	升压电容正极	并联 1μF 到 C2N	并联 1μF 到 C2N
4	C2N	模拟	升压电容负极	同上	同上
5	VBAT	电源	内部升压输入，接 VDD	接 VDD	接 VDD
6	VSS	电源	全局数字地	GND	GND
7	VDD	电源	逻辑内核供电 (1.65~3.3V)	3.3V	3.3V
8	BS2	配置	总线选择位 2	接 GND (0)	接 VDD (1)
9	BS1	配置	总线选择位 1	接 GND (0)	接 GND (0)
10	BS0	配置	总线选择位 0	接 GND (0)	接 GND (0)
11	CS#	输入	片选，低有效	悬空 / VDD (永久使能)	MCU GPIO 输出
12	RES#	输入	硬件复位，低有效	可上拉 VDD，或接 MCU 复位 IO	可上拉 VDD，或接 MCU 复位 IO
13	D/C#(SA0)	输入	I2C 地址位 / 数据命令切换	SA0=0→地址 0x78；SA0=1→0x7A	MCU GPIO (1 = 数据，0 = 命令)
14	R/W#(WR#)	输入	并行写使能	接 GND	接 GND
15	E(RD#)	输入	并行读使能	接 GND	接 GND
16	D7	双向	并行最高位	NC (悬空)	NC
17	D6	双向	并行位 6	NC	NC
18	D5	双向	并行位 5	NC	NC
19	D4	双向	并行位 4	NC	NC
20	D3	双向	并行位 3	NC	NC
21	D2	双向	并行位 2	I2C_SDA (数据线)	NC
22	D1	双向	并行位 1	I2C_SCL (时钟线)	SPI_MOSI
23	D0	双向	并行最低位	NC	SPI_SCK
24	IREF	模拟	亮度电流参考	串 120kΩ 到 GND (固定亮度)	串 120kΩ 到 GND
25	VCOMH	模拟	COM 驱动高压输出	并联 0.1μF 到 GND	并联 0.1μF 到 GND
26	VLSS	模拟	模拟地	短接 VSS (GND)	短接 VSS (GND)
27	VCC	电源	屏高压驱动电源 (7~15V)	电荷泵自升压，外部可悬空	电荷泵自升压，外部可悬空
28	NC	空脚	无电气连接	悬空不接线	悬空不接线

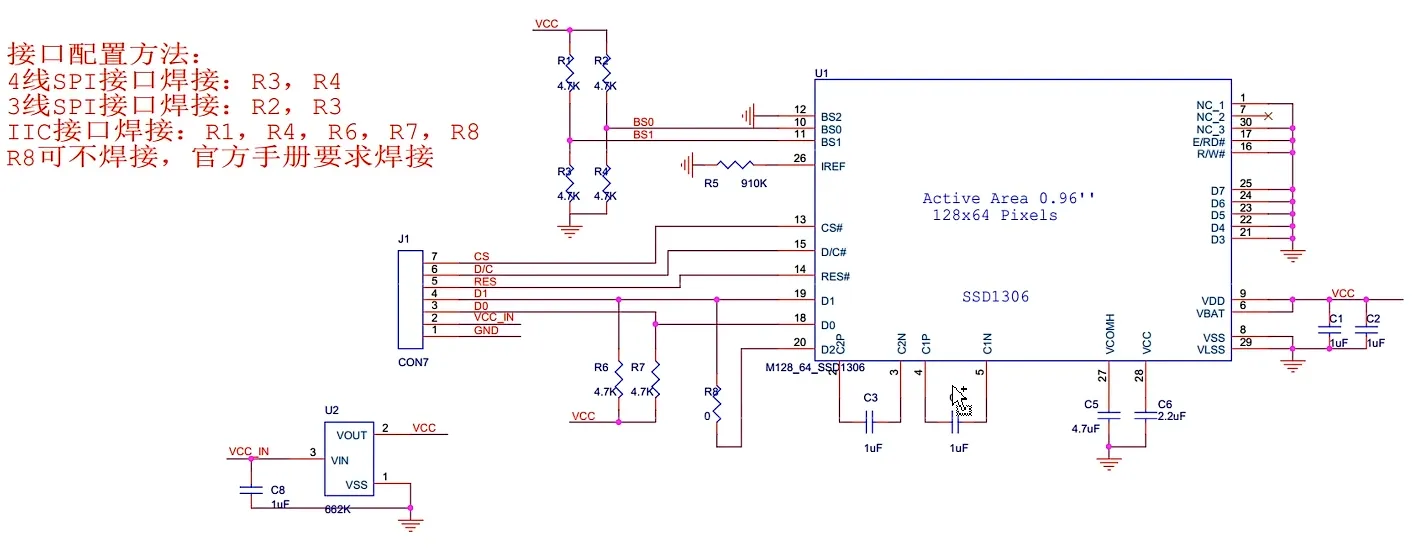

SPI

R1~R4 根据选择接口来使用
D0 和 D1 需要 4.7K 上拉电阻

当然他还支持8080和6800通讯协议，这里不多讲

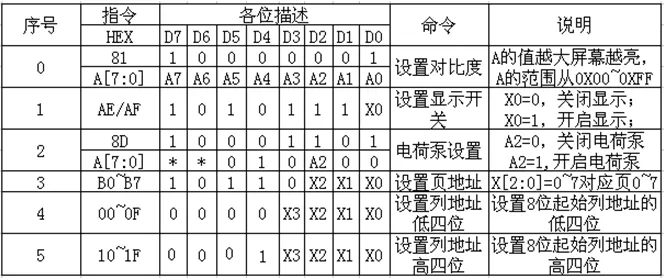

SSD1306的指令

命令0X81：设置对比度。包含两个字节，第一个0X81为命令，随后发送的一个字节为要设置的对比度的值。这个值设置得越大屏幕就越亮。
命令0XAE/0XAF：0XAE为关闭显示命令；0XAF为开启显示命令。
命令0X8D：包含2个字节，第一个为命令字，第二个为设置值，第二个字节的BIT2表示电荷泵的开关状态，该位为1，则开启电荷泵，为0则关闭。在模块初始化的时候，这个必须要开启，否则是看不到屏幕显示的。
命令0XB0-B7：用于设置页地址，其低三位的值对应着GRAM的页地址。
命令0X00-0X0F：用于设置显示时的起始列地址低四位。
命令0X10-0X1F：用于设置显示时的起始列地址高四位。

最后

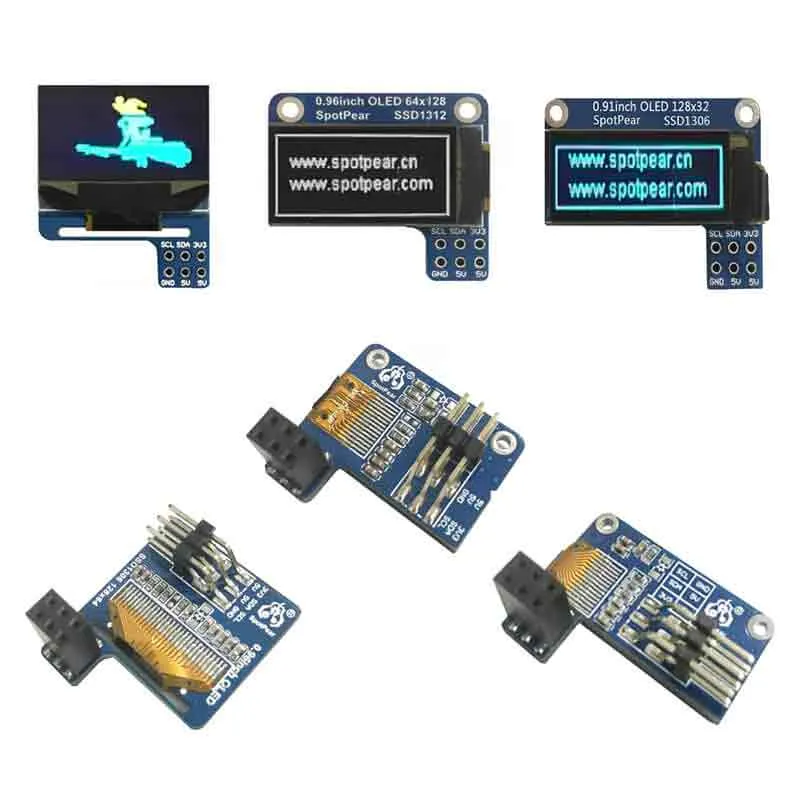

基本上这些屏幕他都是SSD1306

只是颜色不一样，加了膜而已，那种上面一半黄，一半蓝，也只是膜分开，并不是程序控制的

你在使用屏幕的时候，硬件选择好模式，然后选择对应的通讯协议进行通讯

基本上按照指令集进行通讯就可以了
